Re: [Le Mans] SETRAM

Message  Cyril le Sam 9 Fév - 19:28

Sympa les petites photos ! Les joies des travaux
avatar
Cyril

Messages : 24069
Date d'inscription : 29/01/2010
Age : 26
Localisation : Quelque part entre la fiction et la réalité

http://www.aufildeslignes.net

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  unijalo le Dim 10 Fév - 1:50

La fin des travaux est prévue pour quand ?
avatar
unijalo

Messages : 727
Date d'inscription : 25/06/2012
Age : 26
Localisation : Reims

http://preavis-de-greve.tumblr.com

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Invité le Ven 1 Mar - 22:03

unijalo a écrit:La fin des travaux est prévue pour quand ?

Mai/juin 2014, ensuite suivra une période de marche à blanc (formation des conducteurs),
pour une mise en service commerciale "théorique" au mois de septembre.

Rue Wilbur Wright (semaine 09)

Réalisation du bac de protection du hêtre pourpre.

Ce hêtre pourpre de 40 ans a été transplanté ce vendredi matin place des Jacobins.

Travaux réalisés par Arbres Techniques et Paysages entreprise spécialisés en transplantations.



Circonférence du tronc à 1 mètre du sol : 1,55 mètre.
Hauteur du hêtre pourpre : 12 mètres. Largeur : 8 mètres.

Poids du bac avec l'arbre : environ : 20 tonnes.
Largeur du bac : 4,25 mètres.
Hauteur du bac : 1 mètre.



Avenue de Paderborn (semaine 09)

Terrassement de la future SSR (Sous-station de redressement 20000/750) des Jacobins (PK 1 + 050).



Rue des Maillets (semaine 09)

Réalisation d'un radier pour le mur de soutènement de la rue de Sargé (PK 1 + 800).
Depuis le lundi 21 janvier la rue de Sargé est définitivement en cul-de-sac.

A gauche la multitubulaire destinée aux câbles acheminant le courant fort (750 V)
pour l'alimentation de la LAC (Ligne aérienne de contact).


Invité
Invité


Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Invité le Dim 31 Mar - 19:35

Croix de Pierre - Phase 1 (semaine 10)

Mercredi 6 mars . . .

Mise en place de la chambre de tirages (8 tonnes) du futur distributeur de
titres de transport de la S3 (troisième station) située au PK 1 + 350.



Rue des Maillets - Phase 1 (semaine 10)

Jeudi 7 mars à 15h00 . . .

Mise en place de la chambre de tirages (8 tonnes) du futur distributeur de titres de
transport de la S4 (quatrième station) située au droit de l'agence BNP Parisbas (PK 2).



Matériel de levage utilisé : grue télescopique Liebherr (60 tonnes) de l'entreprise mancelle Adekma Levage



Rue des Maillets - Phase 1 (semaine 10)

Travaux de voirie du PK 1 + 900 au PK 2 + 100.


Invité
Invité


Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Invité le Dim 31 Mar - 19:38

Place des Jacobins - Semaine 13

Lundi 25 mars : pose des premières traverses.



A droite la future voie 1 (Préfecture - Bellevue).

A gauche la future voie 2 (Bellevue - Préfecture).



Mardi 26 mars (8h15) : arrivée des premiers rails à gorge.

Les rails sont fabriqués en République fédérale d'Allemagne, et transportés par fer jusqu'en Île-de-France.

L'entreprise Colas Rail (91340 Ollainville) se charge du cintrage des rails destinés aux tracés en courbe.



Profil d'un rail à gorge de type "Broca".



Mardi 26 mars (8h20) : début du déchargement des rails.



Mardi 26 mars (9h18) : le premier rail de la future ligne T2 a été posé côté voie 2 (PK 0 + 726).


Invité
Invité


Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  unijalo le Dim 31 Mar - 23:37

Captivante série de photos, et c'est très sympa de nous tenir au courant de l'avancée des travaux
avatar
unijalo

Messages : 727
Date d'inscription : 25/06/2012
Age : 26
Localisation : Reims

http://preavis-de-greve.tumblr.com

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Invité le Lun 1 Avr - 0:13

Place des Jacobins - Semaine 13

Lundi 25 mars : pose des premières traverses.

Dans un premier temps les traverses ont été posées sur une première plateforme bétonnée de type BC3.



Mardi 26 mars, après la pose complète des rails à gorges (18 mètres/une tonne), les
deux voies ont été relevées volontairement pour la mise à niveau (altitude définitive).

Sur les photos ci-dessous on voit bien les tiges filetées qui permettent de maintenir les voies
à leur niveau définitif. A l'extérieur des rails on aperçoit les mousses anti-vibratives (joints)
qui ont été posées jeudi et vendredi.





Par la suite, une plateforme bétonnée de type BC5 sera coulée jusqu'au niveau supérieur du sabot des traverses.
Un revêtement final (pavage ou gazon) permettra une maintenace des voies (changement éventuel de rails).

Pavage : du débranchement (bifur) de la préfecture jusqu'au PK 0 + 900 (future station des Jacobins).
Puis du gazon jusqu'à la zone de retournement du terminus (PK 3 + 400) soit environ 1,5 hectare.

La pose du gazon sera confiée à l'entreprise Robert paysagiste (78000 Versailles)
Entreprise qui a déjà effectuer la pose des 7 hectares de gazon de la première ligne de tramways manceau.


Invité
Invité


Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Invité le Mer 10 Avr - 21:20

Rue des Maillets - Phase 1 (semaine 15)

Mardi 9 avril à 9h45.

Mise en place de la chambre de tirages (8 tonnes) du futur distributeur
de titres de transport de la S5 (cinquième et avant dernière station) côté
voie 2 (sens Bellevue - Préfecture) située au PK 2 + 500 (Carrefour Market).

Déchargement de la dalle de protection.



Matériel de levage utilisé : grue télescopique Liebherr (50 tonnes) de l'entreprise mancelle Adekma Levage



Mise en place de la chambre de tirage.


Invité
Invité


Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Cyril le Mer 10 Avr - 21:29

Merci pour ces reportages Citadis très intéressant
avatar
Cyril

Messages : 24069
Date d'inscription : 29/01/2010
Age : 26
Localisation : Quelque part entre la fiction et la réalité

http://www.aufildeslignes.net

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  stevendu22 le Jeu 11 Avr - 23:32

Bonsoir,

Et ben, ça change ! J'étais de passage sur le réseau le 1er et le 4 septembre dernier, ça change de voir les travaux se finaliser
J'ai une petite question, vos Agora L roulent-ils que pendant les périodes scolaires?

Je demande parce que: :bounce: Il y en a des Agora L :affraid:




Malheureusement, j'ai peu de photos, j'étais juste de passage, avec 2h30 d'attente pour une correspondance à l'aller et le retour (vive la SNCF) :roll:

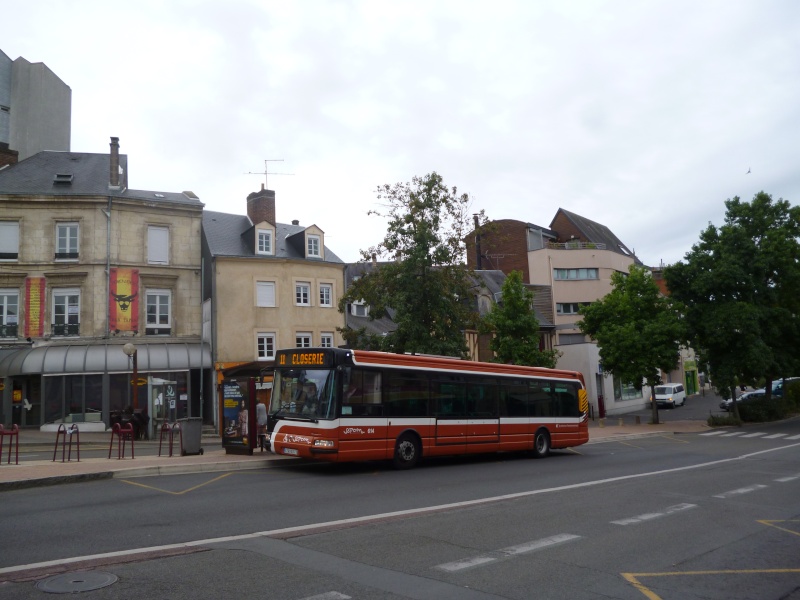

Irisbus Agora S sur la ligne 11:

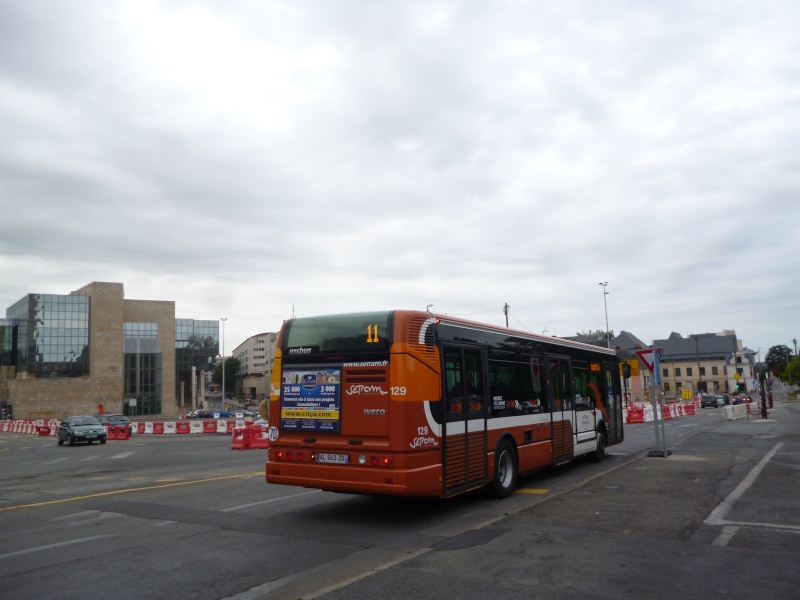

Irisbus Citelis 12 sur la ligne 11:


Renault Agora S GNV sur la ligne 33:


Irisbus Citelis 12


Heuliez GX 117


Bonne soirée
avatar
stevendu22

Messages : 332
Date d'inscription : 17/01/2012
Age : 21

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Invité le Dim 14 Avr - 16:30

Rue des Maillets - Phase 1 (semaine 15)

Mardi 9 avril à 9h45.

Mise en place de la chambre de tirages (8 tonnes) du futur distributeur
de titres de transport de la S5 (cinquième et avant dernière station) côté
voie 2 (sens Bellevue - Préfecture) située au PK 2 + 500 (Carrefour Market).


Cyril a écrit:Merci pour ces reportages Citadis très intéressant


C'est quoi une chambre de tirage ?

C'est tout simplement une très, mais alors, très, très grosse boîte de dérivation.

Plus communément appelé chambre technique, ou encore regard.
L'appellation "officielle" étant tout de même bien "Chambre de tirage".

Une chambre de tirage sert a assurer l’entretien et l’accès aux différents câbles. Ces câbles qui
acheminent soit le courant fort, soit le courant faible, sont regroupés dans des multitubulaires.

Tramways de Tours - La multitubulaire, système nerveux du tramway : plus d'infos ICI

Le Mans - Avenue François Mitterrand (PK 0 + 100) - Phase 1 (semaine 10)

Un exemple de multitubulaire destinée notamment aux câbles acheminant le
courant fort (750 V) pour l'alimentation de la LAC (Ligne aérienne de contact).

Les trois tubes de la rangée du bas sont réservés à l'acheminement du courant fort.



En principe, dans une station de tramways, la chambre de tirage est implantée au
niveau du D.A.T. (Distributeur automatique de titres) et de son armoire technique.

D'ou la présence de plaques en fonte aux pieds de ces armoires.

Le Mans - Station Théodore Monod (PK 3 + 600)

Le D.A.T. du quai pair (sens Université - République).



Le D.A.T. du quai impair (sens République - Université).


Invité
Invité


Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Cyril le Dim 14 Avr - 17:01

Sympa comme tous ces photos les gars !

La construction de la T2 avance très bien au Mans. J'ose remarquer que les DAT sont les même partout ! Razz
avatar
Cyril

Messages : 24069
Date d'inscription : 29/01/2010
Age : 26
Localisation : Quelque part entre la fiction et la réalité

http://www.aufildeslignes.net

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Invité le Dim 14 Avr - 18:51

stevendu22 a écrit:
J'ai une petite question, vos Agora L roulent-ils que pendant les périodes scolaires?

Merci Steven pour cette série de photos.

Concernant les bus, je ne peux hélas t'en dire plus, car j'y connais pas grand chose. :oops:

S'il s'agit des bus articulés, ils assurent en ce moment d'une façon régulière (tout le sevice quotidien)
la desserte des lignes 22 et 33, y compris pendant les vacances de Noël 2012 et février 2013.


Cyril a écrit:Sympa comme tous ces photos les gars !

La construction de la T2 avance très bien au Mans.
La fin des travaux est prévue pour mai/juin 2014, ensuite ce sera les traditionnelles marches
à blanc (études de lignes), pour une mise en service commerciale "théorique" en septembre.

Invité
Invité


Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Cyril le Dim 14 Avr - 19:24

En tout les cas c'est assez rapide
avatar
Cyril

Messages : 24069
Date d'inscription : 29/01/2010
Age : 26
Localisation : Quelque part entre la fiction et la réalité

http://www.aufildeslignes.net

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  stevendu22 le Lun 15 Avr - 13:35

Merci Citadis. Le 1er Septembre 2012, il y avait pas un seul articulé en circulation, d'où ma question

avatar
stevendu22

Messages : 332
Date d'inscription : 17/01/2012
Age : 21

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Cyril le Lun 15 Avr - 18:41

La rentrée c'est peut être fait le 2 Razz
avatar
Cyril

Messages : 24069
Date d'inscription : 29/01/2010
Age : 26
Localisation : Quelque part entre la fiction et la réalité

http://www.aufildeslignes.net

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  stevendu22 le Lun 15 Avr - 21:36

Elle était le 4 et le 5 septembre. Mais bizarre tout de même qu'il y avait pas un seul articulé un samedi.
avatar
stevendu22

Messages : 332
Date d'inscription : 17/01/2012
Age : 21

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Cyril le Lun 15 Avr - 21:41

La demande étant moins forte probablement, ou alors préparation des véhicules
avatar
Cyril

Messages : 24069
Date d'inscription : 29/01/2010
Age : 26
Localisation : Quelque part entre la fiction et la réalité

http://www.aufildeslignes.net

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Invité le Sam 27 Avr - 22:08

Place des Jacobins (Semaine 17)

Futur giratoire de la rue Wilbur Wright (en haut du tunnel) : mise en service le mardi 7 mai (6h00).

Travaux d'aménagement en relation avec la construction de la ligne T2 (Préfecture - Bellevue).


Infographie : Le Mans-Métropole



Futur giratoire de la rue Wilbur Wright (en haut du tunnel) : mise en service le mardi 7 mai (6h00).

Vendredi 26 avril à 15h00.

Enrobage à froid (provisoire) d'une pièce + mauvaise giration d'un bus.




Résultat des courses : le train avant du bus qui s'embourbe dans l'enrobé . . .



. . . et la palette rétractable (handicapés) de la porte centrale qui reste coincée sur la chaussée.



Futur giratoire de la rue Wilbur Wright (en haut du tunnel) : mise en service le mardi 7 mai (6h00).

En direction de l'avenue de Rostov-sur-le-Don les croisements des bus sont de plus en plus périlleux !



Dernière édition par Citadis le Sam 27 Avr - 22:30, édité 2 fois

Invité
Invité


Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Cyril le Sam 27 Avr - 22:16

Merci Clément de nous partager ces aventures

Mais aussi, quel idée de poser du goudron à froid sur une "route".....Déjà un homme arrive à laisser des traces mais un bus...
avatar
Cyril

Messages : 24069
Date d'inscription : 29/01/2010
Age : 26
Localisation : Quelque part entre la fiction et la réalité

http://www.aufildeslignes.net

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  passionTUL le Sam 27 Avr - 23:09

Ils auraient pu dévier le temps que l'enrobé soit bien à sec... Comment le bus s'est sorti de ce mauvais pas ?
avatar
passionTUL

Messages : 6971
Date d'inscription : 01/07/2010
Age : 22
Localisation : Laon / Reims

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Invité le Sam 27 Avr - 23:38

passionTUL a écrit:Comment le bus s'est sorti de ce mauvais pas ?

Arrivée sur les lieux de la dépanneuse de la SETRAM.

Après avoir mis "hors-service" certains circuits électriques, le mécanicien du
dépôt a réussit à déplacer le bus sans l'intervention de sa dépanneuse.



Invité
Invité


Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Cyril le Dim 28 Avr - 8:35

passionTUL a écrit:Ils auraient pu dévier le temps que l'enrobé soit bien à sec... Comment le bus s'est sorti de ce mauvais pas ?

Une enrobé a froid, c'est déjà sec mon ami ! Sauf qu'il est pas du tout consolidé de la même façon qu'une enrobé à chaud...Et donc il est mou !
avatar
Cyril

Messages : 24069
Date d'inscription : 29/01/2010
Age : 26
Localisation : Quelque part entre la fiction et la réalité

http://www.aufildeslignes.net

Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  Invité le Dim 28 Avr - 9:12

Rue des Maillets (Semaine 16)

Mise en place des platines des poteaux LAC (Ligne aérienne de contact) du PK 1 + 450 au PK 1 + 650.



Place des Jacobins (Semaine 16)

Réalisation de la plateforme intersection rue des Jacobins/avenue Pierre Mendès France

pour une mise à double sens de la rue des Jacobins à partir du mardi 7 mai (6h00).


Invité
Invité


Revenir en haut Aller en bas

Re: [Le Mans] SETRAM

Message  passionTUL le Dim 28 Avr - 11:06

Cyril a écrit:
passionTUL a écrit:Ils auraient pu dévier le temps que l'enrobé soit bien à sec... Comment le bus s'est sorti de ce mauvais pas ?

Une enrobé a froid, c'est déjà sec mon ami ! Sauf qu'il est pas du tout consolidé de la même façon qu'une enrobé à chaud...Et donc il est mou !
Aaaaah d'accord ! ^^
avatar
passionTUL

Messages : 6971
Date d'inscription : 01/07/2010
Age : 22
Localisation : Laon / Reims

Revenir en haut Aller en bas

Page 2 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
